本製品はヒロセ株式会社の商品です。

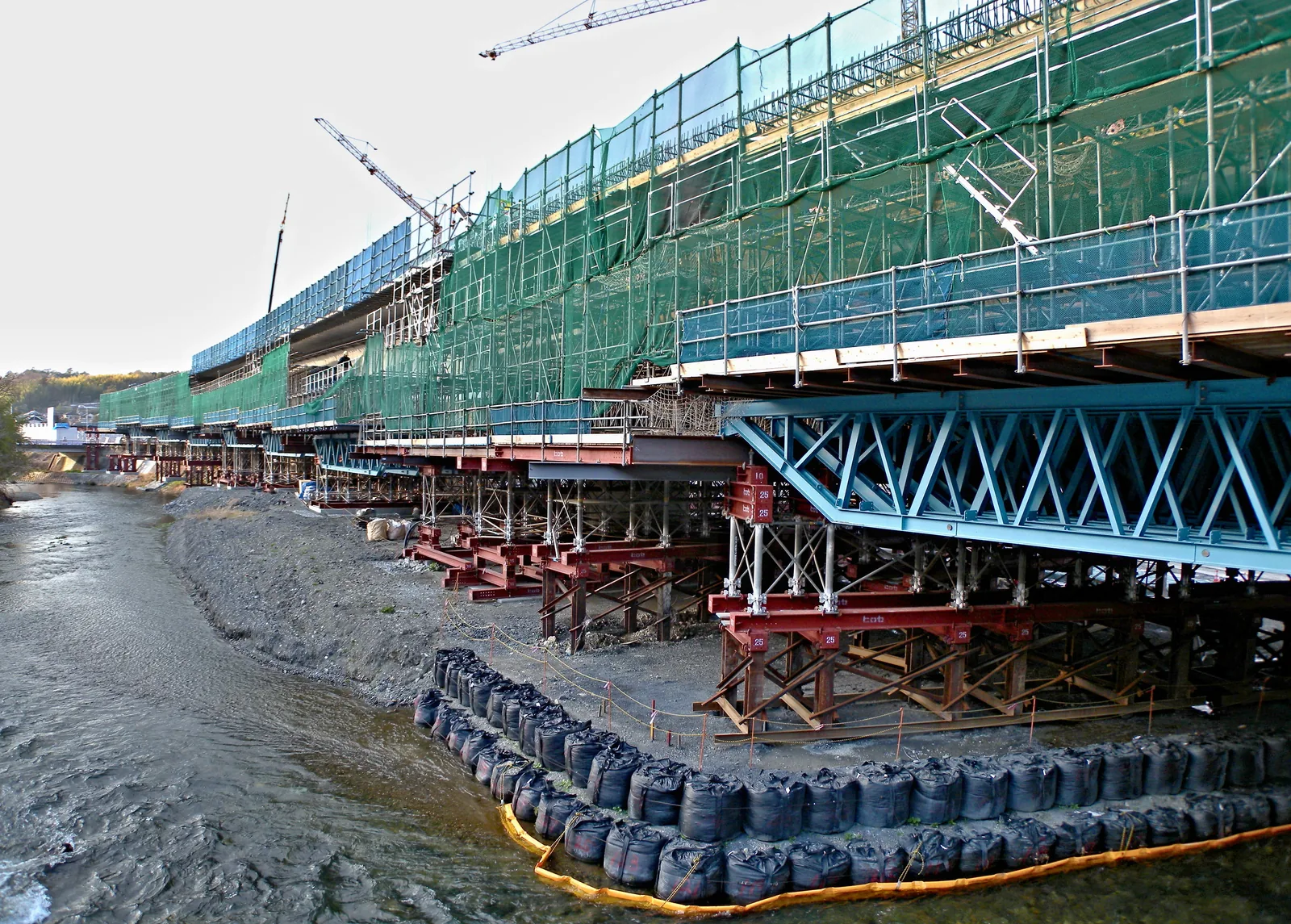

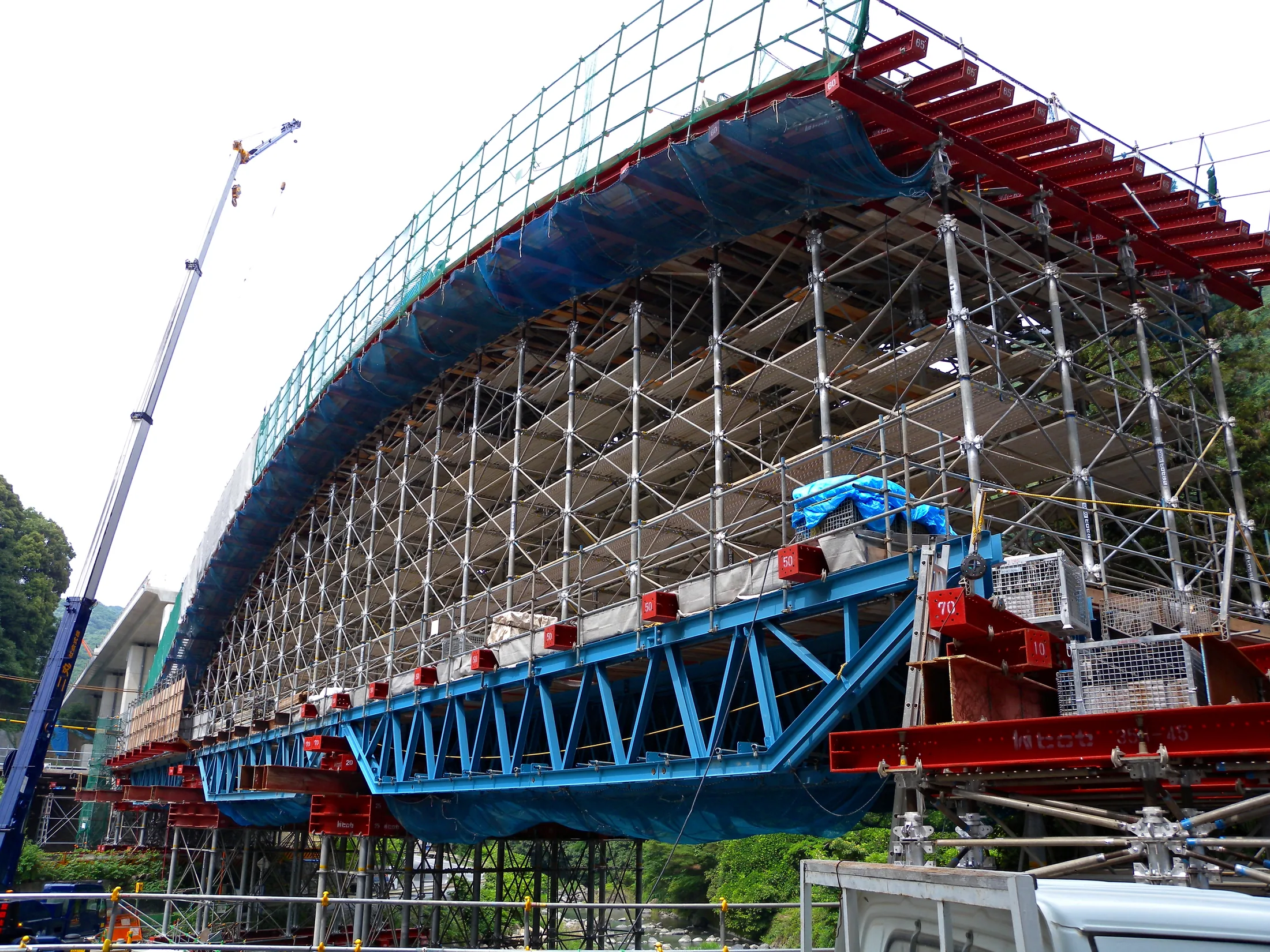

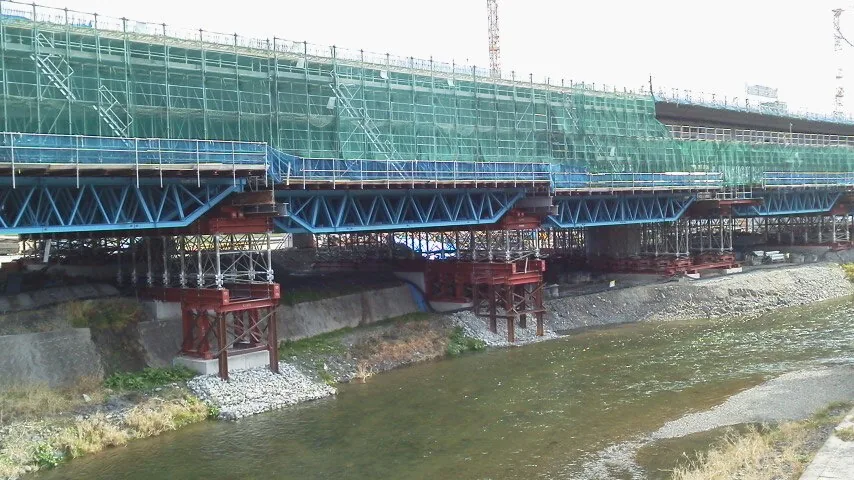

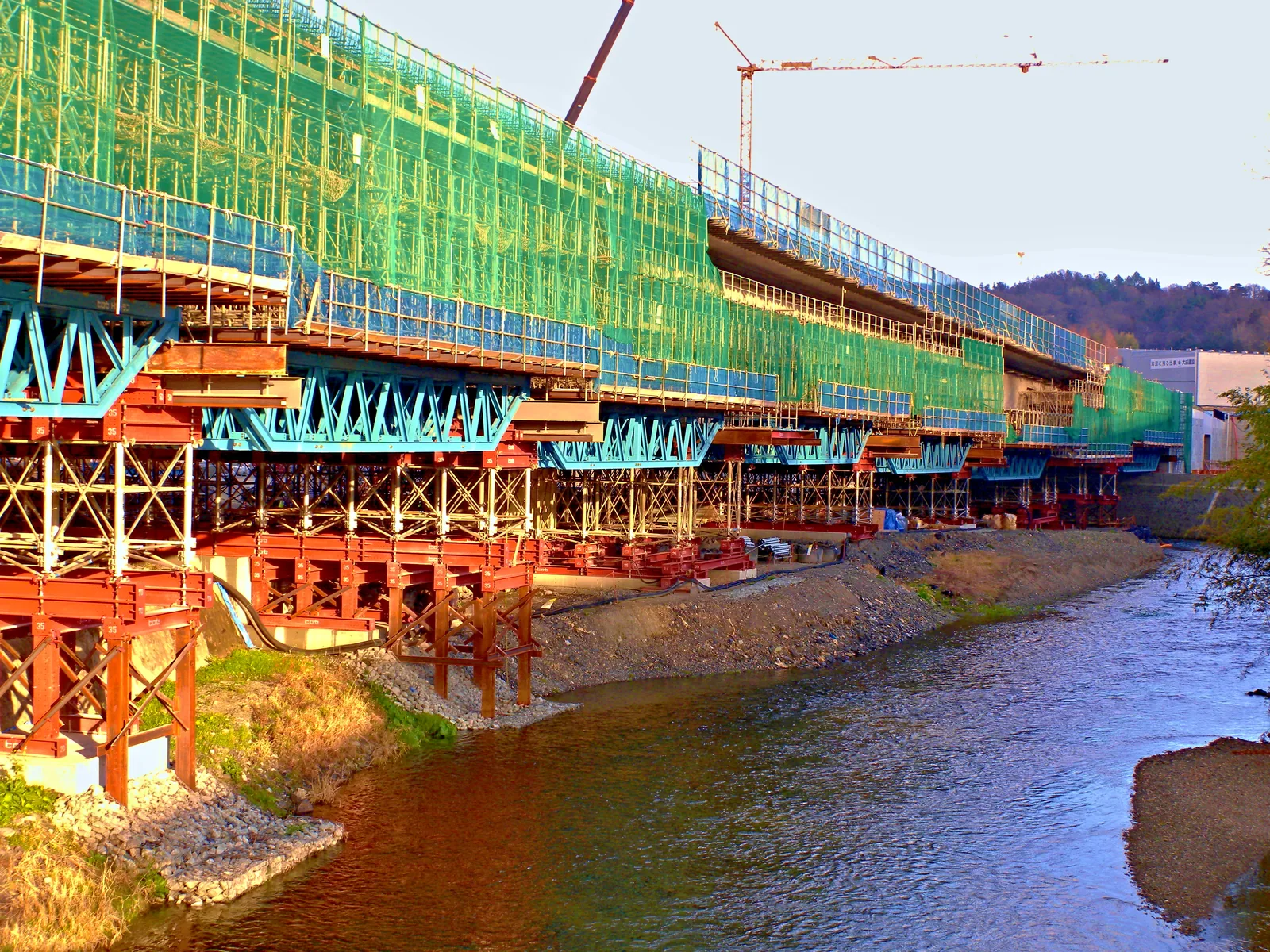

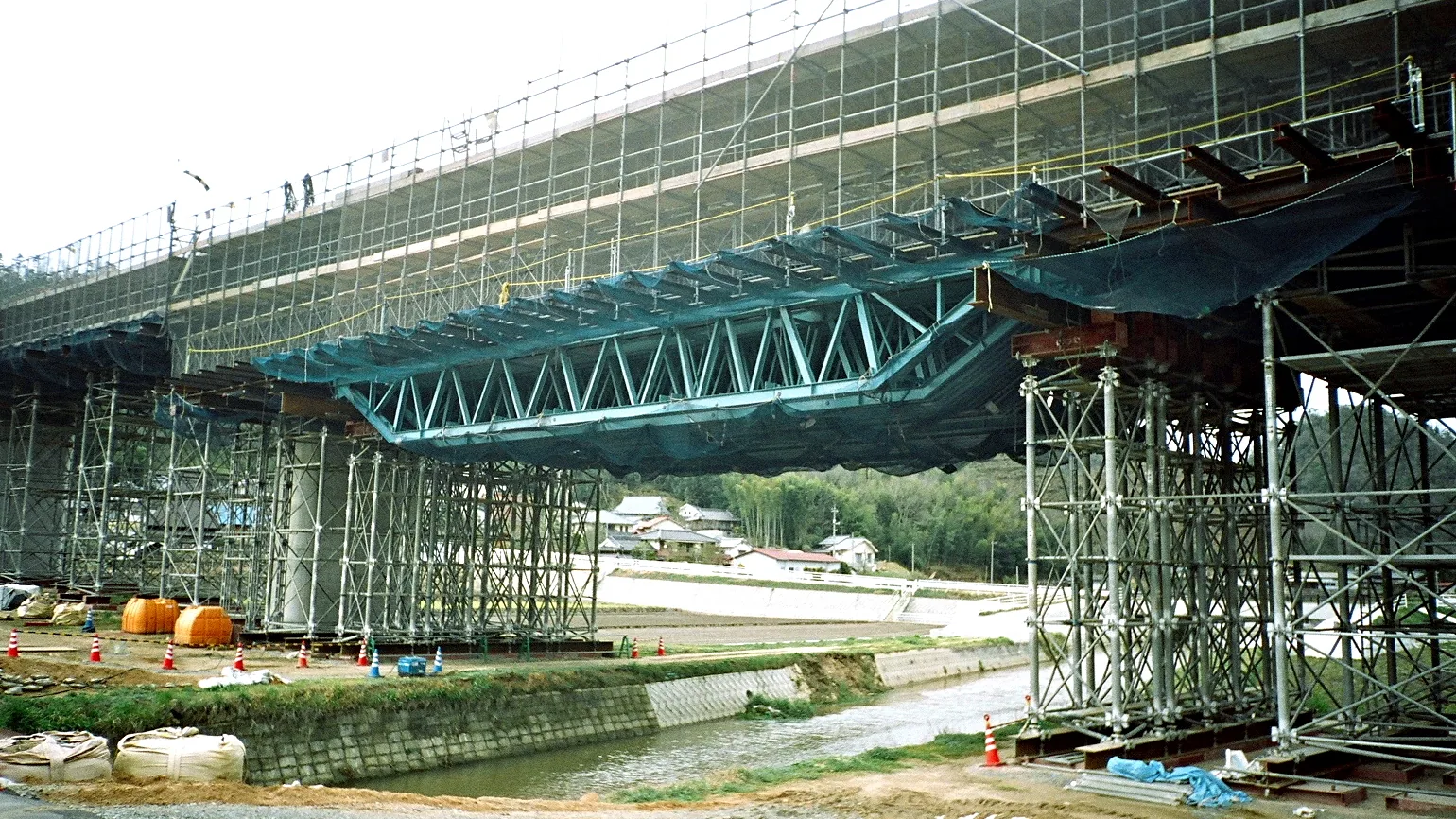

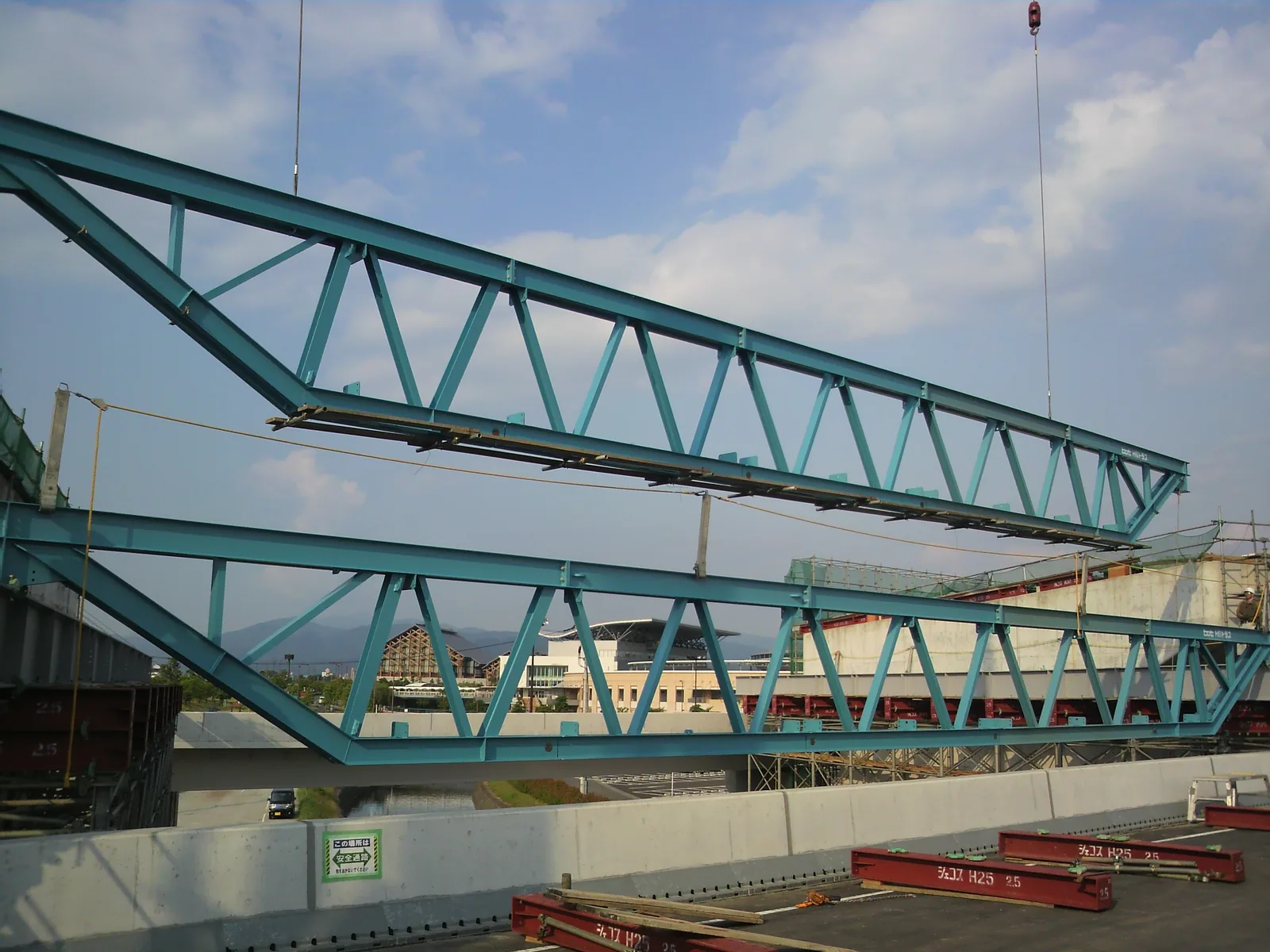

高架橋におけるコンクリート型枠支保工用の大スパン梁材として使用されるトラス構造梁です。従来のH鋼梁と比較して、より大きなスパンを架け渡すことが可能であり、施工の自由度向上と効率化に貢献します。主部材は全てボルト接合であるため、架設・解体が容易にできます。

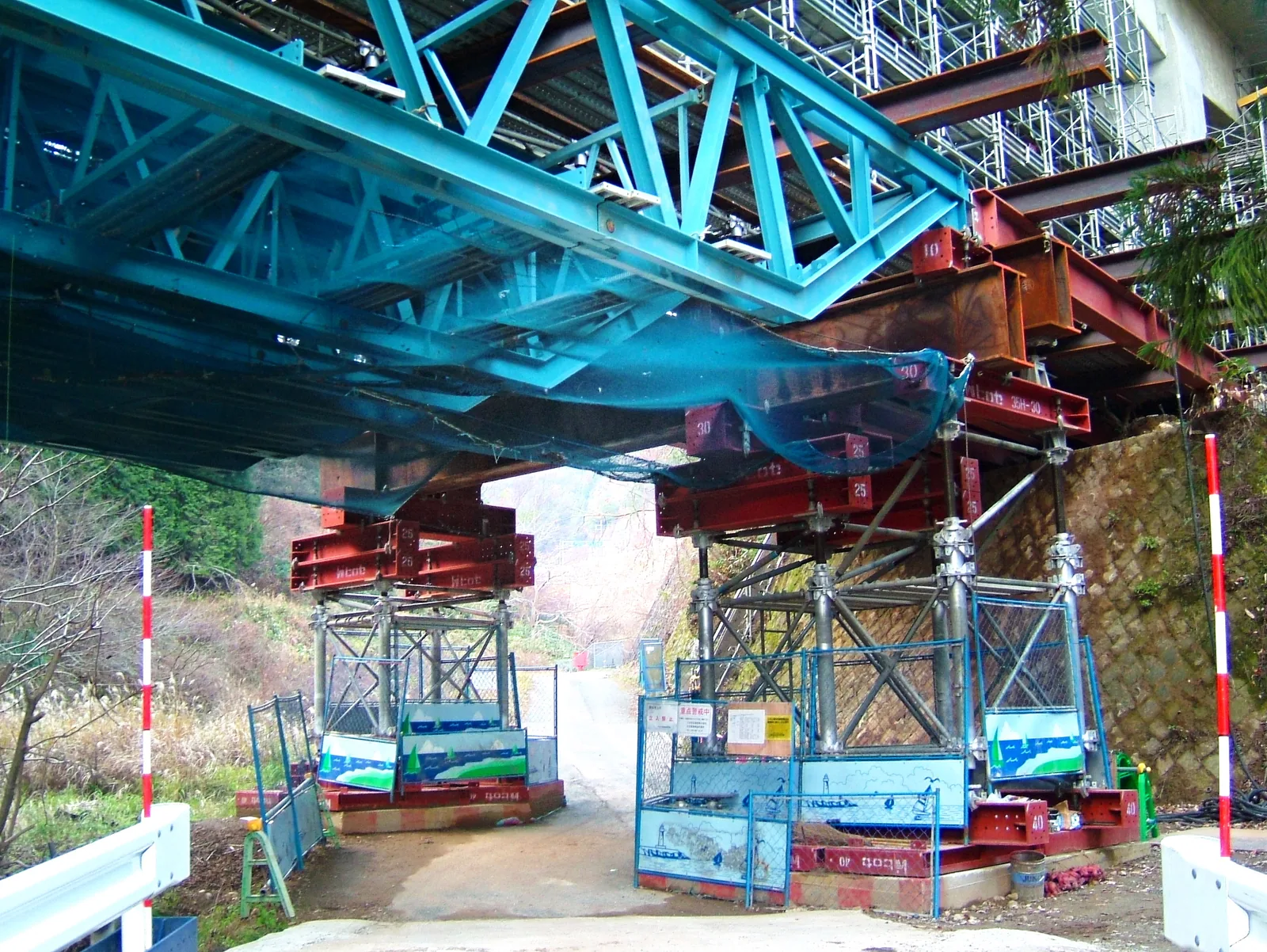

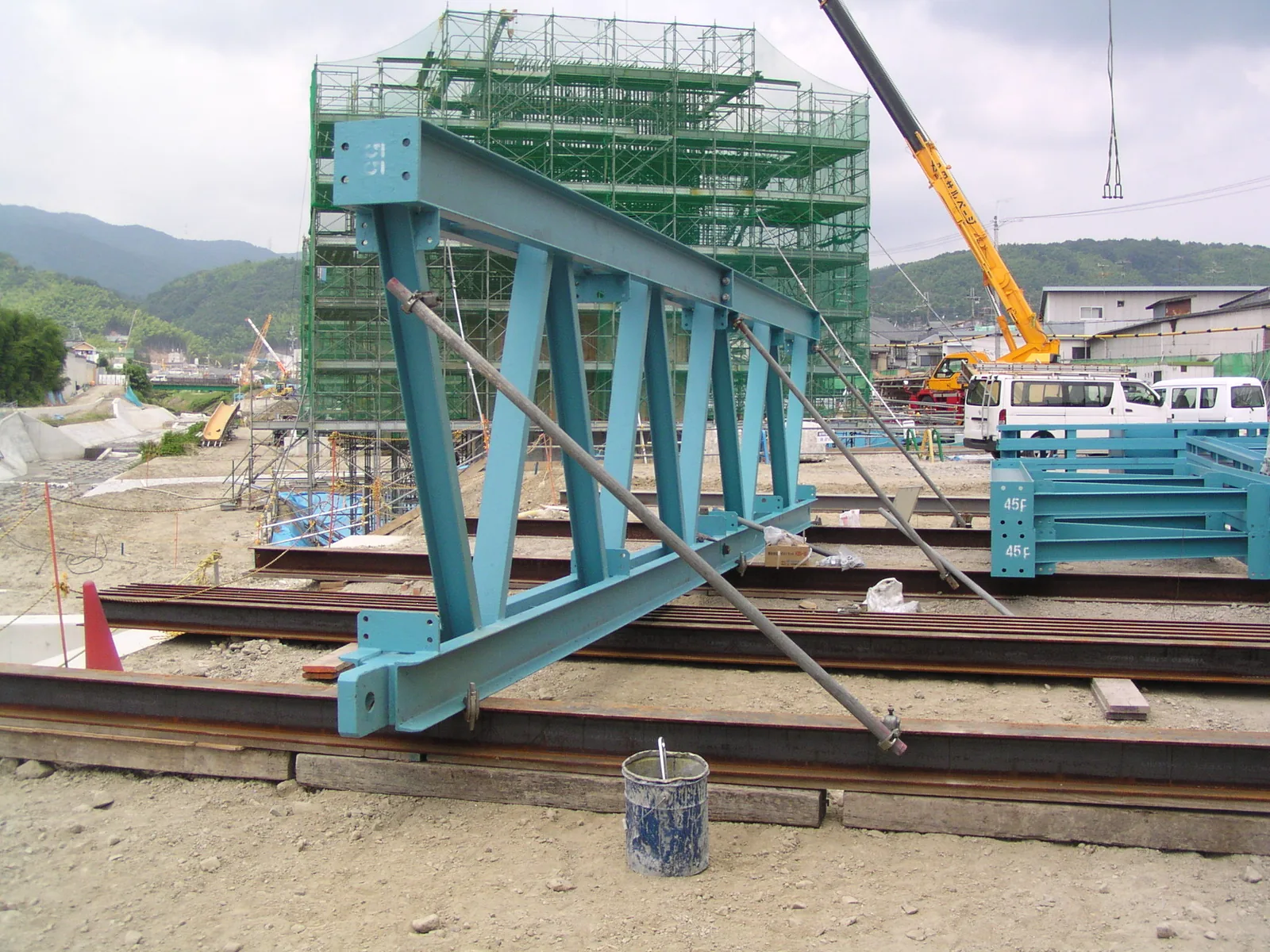

トラス支承部が上弦材側にあるので、架設・解体・移動時の安定度が高いです。架け渡す距離は大きくても、単品では最長6mですので通常のトラックで運送できます。ジョイント箇所が少なく、ピン・ボルトで接合するので組立・解体が簡単です。
HSトラス桁長は、規格品の単体を組み合わせることにより13.5～24.0mまで0.5mピッチで対応します。荷重条件によっては26.0m程度まで可能です。横並び間隔は最小0.46m、その次は1mとなっています。

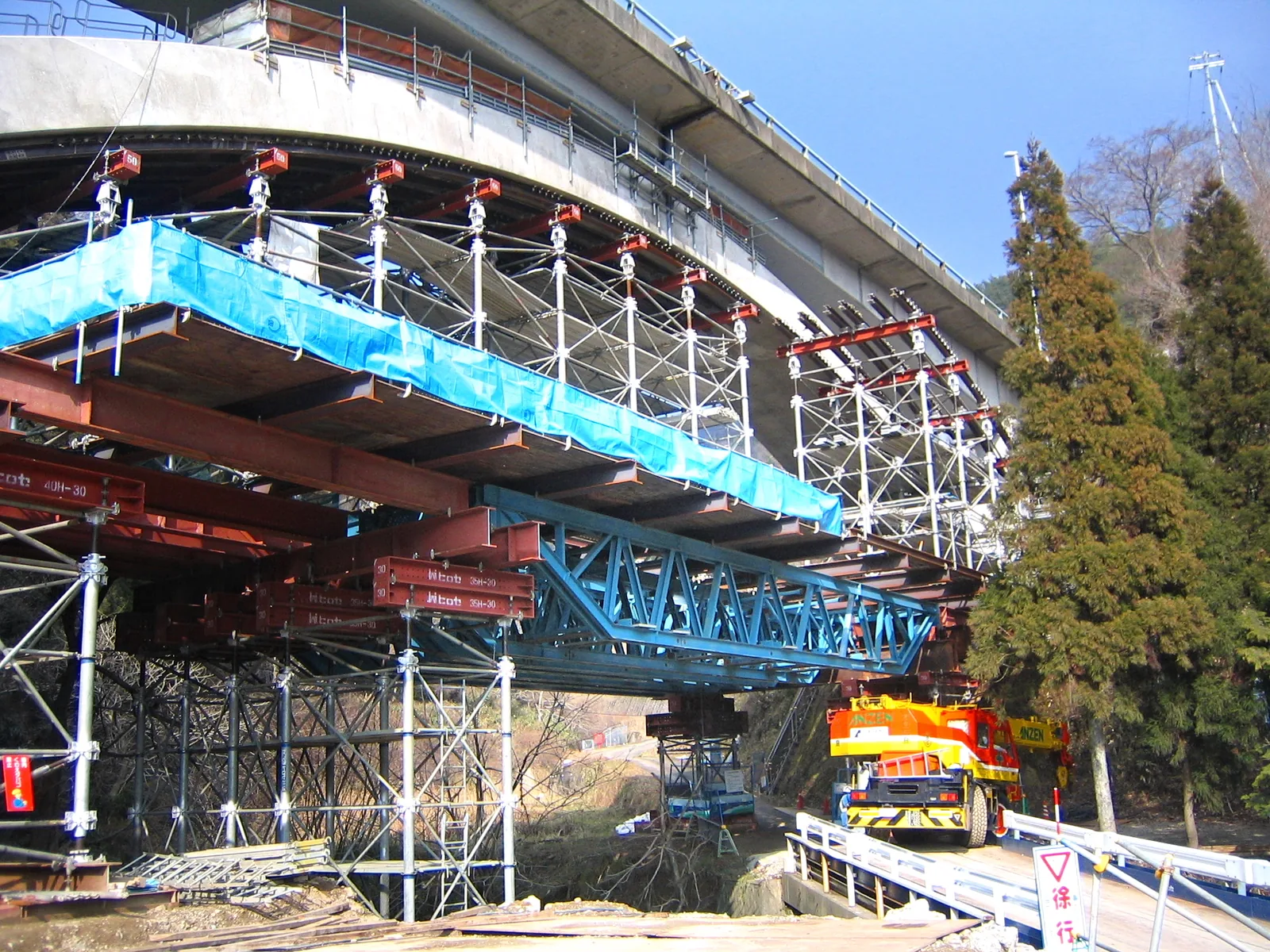

ハイローラーをHSトラスの支承部に装着し、HSトラス受桁の上を移動させることによって上下線の横移動や解体をスムーズに行うことができます。耐力につきましては、連数や横並び間隔を増減できますので、荷重条件に合った経済設計が可能です。
